一、項目背景
在高端芯片制造與醫療精密部件搬運場景中，對運輸環境的潔凈度、運動控制的精度要求嚴苛。傳統傳動機構（鏈條、皮帶、齒輪等 ）運行易產生粉塵，污染芯片或醫療部件，且難以滿足微米級運動控制需求。磁懸浮多動子真空運輸線憑借無接觸傳動、低污染特性，成為理想方案，而高精度位置檢測是其穩定運行的關鍵。
二、應用方案
（一）設備構成

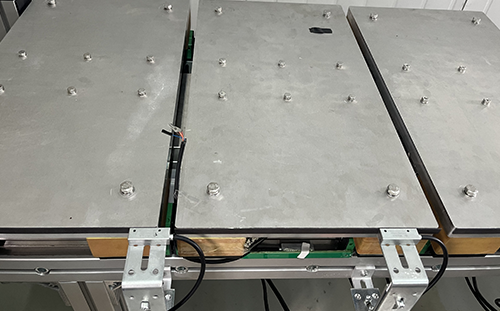

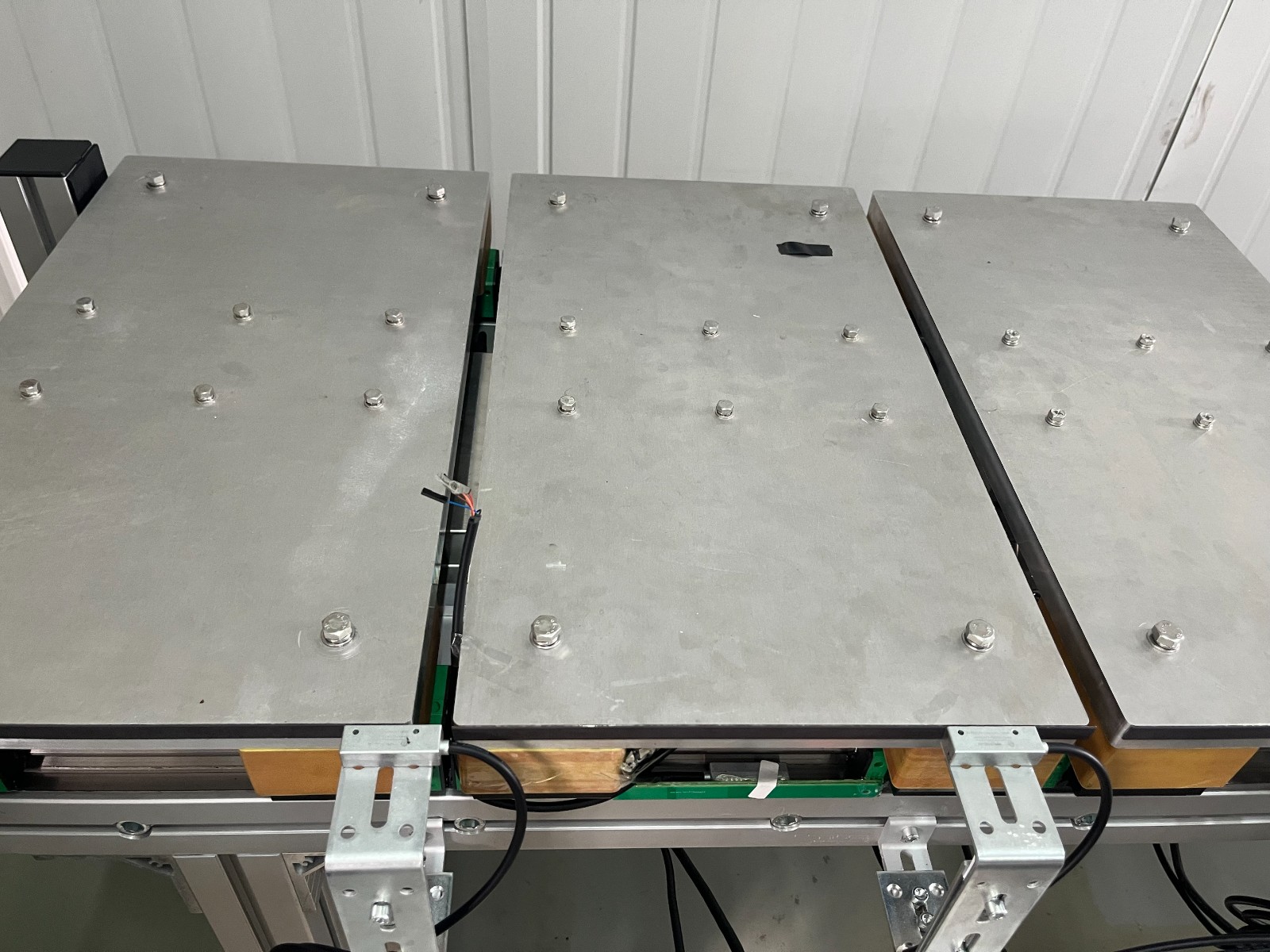

磁懸浮多動子真空運輸線包含磁懸浮軌道、多動子承載平臺（如圖所示，多個承載平臺并行布置 ）、控制系統，以及核心位置檢測部件 —— 阿童木讀數頭 MH0 系列，每個動子對應配置讀數頭，實現位置信號獨立采集。
（二）讀數頭功能實現
阿童木讀數頭 MH0 系列安裝于多動子側面位置，利用電磁感應原理，實時捕捉動子在真空運輸線的位置信息。其抗干擾電路設計，適配真空環境下的電磁環境，穩定輸出高精度位置信號，傳輸至控制系統，為動子的啟停、速度調節、精準定位提供數據支撐。
三、應用優勢
（一）潔凈環境保障
磁懸浮系統無傳統機械傳動部件，從源頭上避免粉塵產生，阿童木讀數頭 MH0 系列采用密封設計，不引入額外污染，共同為高端芯片、醫療部件營造真空無塵運輸環境，降低因污染導致的產品報廢風險。
（二）高精度運動控制
MH0 系列讀數頭具備高分辨率，位置檢測精度達微米級，配合磁懸浮多動子系統，實現動子在真空運輸線的精準位移控制。在芯片晶圓搬運、醫療試劑精密傳輸?shù)拳h(huán)節，確保部件放置、轉移誤差極小，提升生產良率與醫療設備組裝精度。
（三）系統兼容性與穩定性
讀數頭結構緊湊，適配磁懸浮多動子運輸線的狹小安裝空間。其耐環境特性（耐受真空、溫度波動等 ），保障長期穩定運行，與磁懸浮系統協同，支持多動子并行、獨立作業，提升運輸線整體效率，滿足高端制造與醫療場景的連續生產需求。
四、應用效果
在高端芯片制造環節，該運輸線配合阿童木讀數頭，實現芯片中間體搬運精度 ±2μm，粉塵污染導致的芯片不良率從原傳統方式的 3% 降至 0.5% 以內；醫療搬運場景中，試劑、精密組件運輸誤差控制在 ±1μm，助力醫療設備組裝良率提升至 99% ，驗證了阿童木讀數頭 MH0 系列在磁懸浮多動子真空運輸線的應用價值，為高端制造與醫療領域的精密搬運提供可靠技術方案。
